Как центробежный вентилятор с загнутыми вперед лопатками может решить проблему вентиляции с высоким потоком воздуха, не превращая ваше помещение в проблему шума?

- АБСТРАКТНЫЙ -

Аннотация к статье

Если вы когда-либо модернизировали систему вентиляции и в итоге получали «больше воздуха, больше жалоб и больше счетов за электроэнергию», вы не одиноки. АЦентробежный вентилятор с загнутыми вперед лопаткамиего часто выбирают потому, что он может перемещать много воздуха, занимая компактную площадь, что отлично подходит для вентиляционных установок, общая вентиляция и комплексные системы. Но многие покупатели сталкиваются с одними и теми же болями: вентилятор звучит громче, чем ожидалось, мотор перегревается, воздушный поток смещается через несколько месяцев, или система ведет себя по-другому после загрузки фильтров.

В этом руководстве проблема разбивается на решения, которые действительно имеют значение: как подобрать размер для вашей реальной рабочей точки, как избежать перегрузки, что на самом деле означает «тихий» и какие подробности сообщить поставщику, чтобы получить вентилятор, работающий в полевых условиях, а не только на бумаге. Вы также получите контрольный список, таблицу устранения неполадок и удобные для покупателя часто задаваемые вопросы.

— СПРАВОЧНИК —

Схема с первого взгляда
Что такое центробежный вентилятор с загнутыми вперед лопатками (и где он устанавливается)
Распространенные болевые точки клиентов и их причины
Контрольный список выбора для покупателей
Основы определения размеров: поток воздуха, давление и почему «достаточно близко» не получается
Шумоподавление, работающее в реальных условиях
Планирование надежности и технического обслуживания
Что отправить поставщику, чтобы получить правильный вентилятор
Часто задаваемые вопросы
Заключение и следующий шаг

- КОНТУР -

Краткий обзор

В этой статье вы узнаете:

Простое английское объяснение того, чтоЦентробежный вентилятор с загнутыми вперед лопаткамиделает лучше всего, а что делает плохо.
Таблица болевых точек, которая связывает симптомы (шум, высокая сила тока, нестабильный поток воздуха) с вероятными причинами и способами устранения.
Практический контрольный список выбора, который вы можете скопировать в свой запрос предложения или внутреннюю спецификацию.
Рекомендации по выбору параметров в соответствии с вашей фактической рабочей точкой, чтобы избежать перегрузки и потери энергии.
Меры по снижению шума, которые не полагаются на «просто добавить изоляцию» как единственный ответ.
Список поставщиков, позволяющий получать точные расценки и сокращать количество внесенных изменений.

— РАЗДЕЛ 1 —

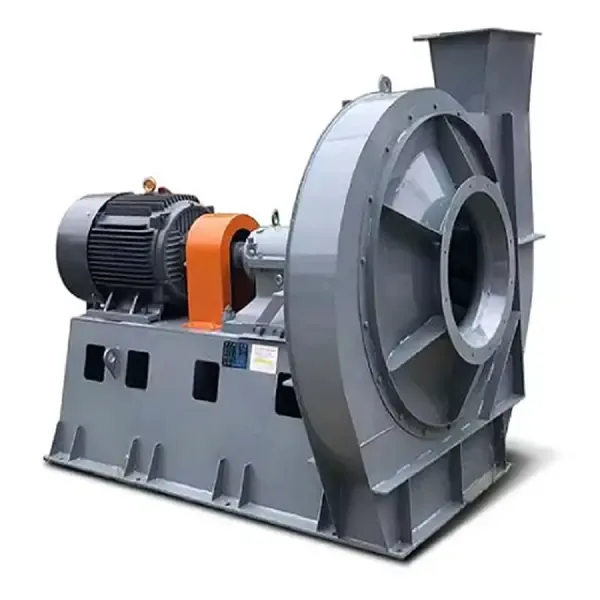

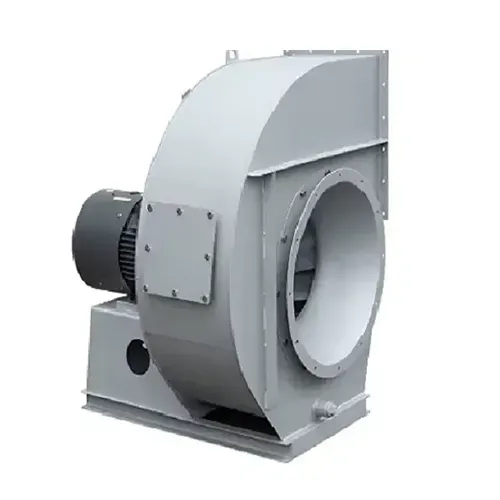

Что такое центробежный вентилятор с загнутыми вперед лопатками (и где он подходит)

В центробежном вентиляторе с загнутыми вперед лопатками используется рабочее колесо со множеством маленьких лопастей, которые «загибаются вперед» в направлении вращения. Такая форма лезвия имеет тенденцию производитьвысокий поток воздуха при относительно низком и среднем статическом давлении, именно поэтому вы видите это в компактное климатическое оборудование, приточно-вытяжные установки, общестроительная вентиляция и промышленная вентиляция с чистым воздухом в условиях ограниченного пространства.

Компромисс заключается в том, что конструкции с изогнутыми вперед лопатками могут быть менее щадящими при изменении давления в системе. Во многих приложениях по мере увеличения воздушного потока требуемая мощность также может быстро возрасти. Это означает, что «один и тот же вентилятор» может вести себя по-разному в зависимости от потерь в воздуховоде, загрузки фильтра, положение заслонки и насколько хорошо спроектированы переходы впуска/выпуска.

Если ваша задача в основном заключается в плавном перемещении больших объемов воздуха без необходимости очень высокого давления,Центробежный вентилятор с загнутыми вперед лопаткамичасто является сильной посадкой. Если для вашего применения требуется постоянно высокое статическое давление, абразивная пыль или агрессивное химическое воздействие, вам следует быть особенно осторожным с выбором материала, мерами защиты и рабочей точкой.

— РАЗДЕЛ 2 —

Распространенные болевые точки клиентов и их причины

Большинство «разочарований фанатов» происходит не потому, что технология плоха, а потому, что вентилятор был выбран на основе неверных предположений. Ниже приведены болевые точки, которые покупатели упоминают чаще всего, а также типичная основная причина.

Болевая точка, которую вы чувствуете	Что обычно за этим стоит	Исправьте, что действительно помогает
«Это громче, чем указано в таблице данных».	Турбулентность воздуха из-за плохих переходов впуска/выпуска, вибрация из-за проблем с выравниванием/балансировкой или работа вдали от зоны наилучшей эффективности.	Улучшите условия на входе (прямой участок, входной конус), добавьте гибкие соединители, используйте виброизоляцию и подберите размер ближе к рабочей точке.
«Мотор отключается / ток высокий».	Риск перегрузки из-за работы с более высоким расходом воздуха, чем ожидалось, неправильного подбора двигателя или изменения сопротивления системы.	Подтвердите кривую системы, установите безопасный рабочий диапазон, учтите пределы регулирования скорости и определите размер двигателя с запасом для реальных условий.
«Поток воздуха падает через несколько месяцев».	Загрузка фильтра, засорение крыльчатки (смазка/пыль), проскальзывание ремня или смещение демпфера.	Запланируйте интервалы технического обслуживания, добавьте смотровые отверстия, используйте соответствующую фильтрацию и проверьте натяжение/соосность привода.
«Затраты на электроэнергию растут».	Неконтролируемое дросселирование (демпферы), вентилятор работает быстрее, чем необходимо, негерметичность воздуховодов или работа вдали от зоны эффективной работы.	При необходимости используйте контроль скорости, загерметизируйте утечки в воздуховодах и выберите вентилятор, который более точно соответствует требуемому расходу воздуха и давлению.
«Вибрация повреждает подшипники или воздуховоды».	Дисбаланс из-за наростов, монтажного резонанса, смещения или недостаточной жесткости основания.	Улучшите основание/конструкцию, обеспечьте правильную балансировку, добавьте изоляцию и поддерживайте чистоту рабочего колеса в потоках грязного воздуха.
«Коррозия проявилась слишком быстро».	Несоответствие материала по влажности/химическому составу, неподходящее покрытие или проблемы с удалением конденсата.	Выберите правильный материал/покрытие, управляйте дренажем/конденсацией и четко определите состав и температуру газа.

— РАЗДЕЛ 3 —

Контрольный список выбора для покупателей

Если вы покупаетеЦентробежный вентилятор с загнутыми вперед лопатками, вы сэкономите время и снизите риск, рассматривая выбор как краткий инженерный контрольный список. Для этого не требуется сложное моделирование — просто ясность.

Контрольный список покупателя (можно копировать и вставлять):

Целевой воздушный поток:требуемый объемный расход (и допустимый диапазон, а не просто одно число).
Статическое давление:ожидаемое общее сопротивление системы в рабочей точке.
Воздушные условия:температура, влажность, запыленность, масляный туман или коррозионные компоненты.
Ограничения установки:площадь основания, ориентация входа, направление выхода, доступ для обслуживания.
Пределы шума:где находится вентилятор (около людей, возле стен, на крыше, внутри оборудования).
Метод управления:постоянная скорость, контроль скорости или демпферы — и любой необходимый рабочий диапазон.
Ограничения по мощности:напряжение/частота, ожидаемый КПД двигателя и требования к защите.
Цели надежности:рабочий цикл, ожидаемое время работы в день и доступ к услугам.

— РАЗДЕЛ 4 —

Основы определения размеров: воздушный поток, давление и почему «достаточно близко» не работает

Вот неприятная правда: «Нам нужен вентилятор с высокой производительностью» — это не спецификация. Вентилятор не работает против вашего желания — он работает против сопротивления вашей системы. Это сопротивление меняется при загрузке фильтров, при движении заслонок, когда в воздуховодах накапливается пыль или когда к линии добавляется еще одно ответвление.

Чтобы избежать неожиданностей, определитедежурный пункт(воздушный поток + статическое давление) ибезопасное операционное окно(минимум и максимум). Если ваша реальная рабочая точка отклоняется слишком далеко от того места, где вентилятор работает лучше всего, вы можете получить шум, потерю энергии или перегрузку.

Практические советы по выбору размера:1)Требуйте производительности на дежурном пункте и близлежащих точках (не только на «наилучшей» линии).2)Убедитесь, что двигатель имеет запас для максимального ожидаемого потока воздуха.3)Не игнорируйте условия впуска/выпуска — плохие переходы могут вести себя как «скрытые потери давления», которые ухудшают поток воздуха.

Если ваша команда собирает требования для покупки, напишите свою спецификацию следующим образом: «Нам нужен поток воздуха X при статическом давлении Y, причем поток воздуха можно регулировать в определенном диапазоне, оставаясь при этом ниже определенного предела тока». Это единственное предложение предотвращает множество дорогостоящих переделок.

— РАЗДЕЛ 5 —

Контроль шума, работающий в реальных условиях

Шум редко решается одним волшебным аксессуаром. Обычно это комбинация аэродинамического шума (турбулентности воздуха) и механического шума (вибрации). Хорошая новость: с обоими можно справиться, если спланировать их заранее.

Аэродинамические шумоглушители:

Сохраняйте вход как можно более плавным: избегайте перекосов прямо на входе и уменьшайте резкие изменения площади.
Работайте вблизи намеченной рабочей точки: работа в крайнем нестандартном режиме часто приводит к увеличению турбулентности.
Используйте соответствующие скорости воздуховодов: проталкивание слишком большого количества воздуха через воздуховоды меньшего размера может быть громким даже при «тихом» вентиляторе.

Механические шумоподавители:

Добавьте виброизоляцию (подушки или пружины) и используйте гибкие соединители на соединениях воздуховодов.
Обеспечьте жесткий монтаж и правильное выравнивание, особенно для установок с ременным приводом.
Запланируйте доступ для очистки: отложения на рабочем колесе могут создать дисбаланс, который со временем станет источником шума.

Если у вас строгие требования к акустике, укажите контекст измерения (расстояние, окружающая среда и рабочая точка). В противном случае вы можете сравнить числа, измеренные в совершенно разных условиях.

— РАЗДЕЛ 6 —

Планирование надежности и технического обслуживания

Самый быстрый способ «потерять» производительность — относиться к вентилятору как к компоненту, который «установил и забыл» в потоке грязного воздуха. Надежность повышается, если вы планируете простые процедуры проверки и выбираете конфигурацию, соответствующую вашей среде.

Техническое обслуживание становится проще, если вы проектируете для него:предусмотреть доступ для осмотра, обеспечить зазор для снятия рабочего колеса, и обеспечить доступ к критически важным частям, не разбирая половину воздуховодов.

Предмет обслуживания	Что искать	Типичный ритм (приспособьтесь к вашему процессу)
Чистота рабочего колеса	Скопление пыли/жира, неравномерные отложения, следы потертостей.	Ежемесячно в грязном воздухе; ежеквартально в чистом климатическом воздухе
Подшипники и смазка	Повышение температуры, ненормальный звук, состояние смазки	Ежеквартальные проверки; следуйте рекомендациям поставщика подшипников
Система привода (если ременная передача)	Износ ремня, натяжение, выравнивание шкива	Ежемесячная быстрая проверка; заменить по мере износа
Крепежи и монтаж	Расшатывание, трещины в основании, признаки резонанса	Ежеквартально или через первый месяц после установки.
Электрическая защита	Перегрузки по току, ненормальные запуски, стабильность управления	Ежемесячный обзор линий непрерывного действия

— РАЗДЕЛ 7 —

Что отправить поставщику, чтобы получить подходящего вентилятора

Большинство задержек в реализации проектов происходит из-за того, что у поставщика недостаточно информации для выбора безопасного рабочего диапазона и подходящей конструкции. Если вы отправите четкий «бриф для фанатов», вы позже получите более качественные рекомендации и меньше заказов на внесение изменений.

Вот пакет практической информации, который вы можете отправить любому поставщику (и да, это работает независимо от того, покупаете ли вы одну единицу или партию):

Дежурный пункт:воздушный поток и статическое давление, а также минимальное/максимальное рабочее окно.
Детали воздушного потока:диапазон температур, влажность, тип/размер частиц, липкие или маслянистые загрязнения, проблемы коррозии.
Установка:ориентация входа/выхода, размеры соединений, доступные прямые участки и наличие ограничений в пространстве.
Элементы управления:постоянная скорость в зависимости от контроля скорости, любое необходимое поведение реакции (постоянное давление, постоянный поток воздуха и т. д.).
Ожидаемый уровень шума:тип помещения (прилегающее к офису, на крыше, мастерская) и любые ограничения на месте.
Власть:напряжение, частота, требования к защите объекта и любые предпочтительные стандарты двигателей.
Требования к соблюдению:любые особые требования к вашему объекту (например, высокая температура, специальные покрытия или опасные зоны).

Если вы работаете сКомпания Хэбэй Кетун по охране окружающей среды, ООО, вы можете использовать тот же пакет, что указан выше, чтобы ускорить обсуждение выбора. Хороший поставщик подтвердит ваше рабочее место, отметит риски перегрузки и порекомендует практические корректировки установки, а не просто отправит общую страницу каталога.

- ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ -

Часто задаваемые вопросы

Вопрос: В каких случаях центробежный вентилятор с загнутыми вперед лопатками предпочтительнее других типов вентиляторов?

О: Часто он хорошо подходит, когда вам нужен сильный поток воздуха в компактном пространстве, а статическое давление в вашей системе от низкого до среднего. например, многие установки HVAC и общей вентиляции. Если вам необходимо постоянно высокое давление или вы имеете дело с тяжелой абразивной пылью, вы захотите рассмотреть альтернативы или указать детали защитной конструкции.

Вопрос: Почему в некоторых установках после ввода в эксплуатацию возникает перегрузка двигателя?

О: Перегрузка обычно происходит, когда реальный поток воздуха превышает ожидаемый (меньшее сопротивление системы, чем предполагалось). или при изменении условий эксплуатации (другая схема воздуховодов, настройки заслонок или фильтров). Предотвратите это, указав безопасное рабочее окно и подтвердив запас мощности двигателя при максимальном ожидаемом потоке воздуха.

Вопрос: Какой самый быстрый способ снизить шум без перестройки всей системы?

О: Начните с основ: улучшите переходы на входе и выходе, добавьте гибкие соединители и убедитесь, что виброизоляция установлена правильно. Затем подтвердите, что вы работаете вблизи предполагаемой рабочей точки. Если вентилятор выдвинут далеко за пределы проектного уровня, дополнительные средства снижения шума могут помочь лишь незначительно.

Вопрос: Может ли контроль скорости помочь снизить эксплуатационные расходы?

Ответ: Во многих системах с переменным потреблением — да, потому что вы можете подобрать поток воздуха в соответствии с реальными потребностями, а не регулировать его заслонками. Ключевым моментом является определение контролируемого диапазона и обеспечение стабильности и защиты вентилятора и двигателя в этом диапазоне.

Вопрос: Какая информация наиболее важна для точного предложения?

A: Ваша рабочая точка (поток воздуха + статическое давление), температура воздуха и загрязняющие вещества, ориентация установки/ограничения по пространству, и ваш метод управления. Если что-то из этого неясно, цитата может быть «технически правильной», но рискованной в реальной эксплуатации.

Вопрос: Как предотвратить снижение воздушного потока с течением времени?

A: Планируйте загрузку фильтра и засорение крыльчатки. Обеспечьте доступ для осмотра/очистки, держите воздуховоды закрытыми, и установите ритм обслуживания, соответствующий степени загрязненности вашего воздушного потока. Во многих случаях простая процедура очистки быстро восстанавливает производительность.

- ЗАКЛЮЧЕНИЕ -

Заключение и следующий шаг

A Центробежный вентилятор с загнутыми вперед лопаткамиможет стать разумным и компактным решением для вентиляции с высоким расходом воздуха — если вы подберете его для реальной рабочей точки, защитите от перегрузки и запланируйте шум и техническое обслуживание в деталях установки. Лучшие покупки происходят из четких эксплуатационных требований, а не от догадок на основе «похожих проектов».

Если вам нужен более быстрый и чистый процесс выбора, сообщите о месте работы и условиях воздуха и попросите рекомендуемое рабочее окно, рекомендации по запасу двигателя и замечания по установке. Когда вы будете готовы перейти от «может быть» к фанату, который выступает на поле,связаться с нами и поделитесь подробностями вашего проекта — мы поможем вам сузить его быстро и уверенно.
